AWG-401x

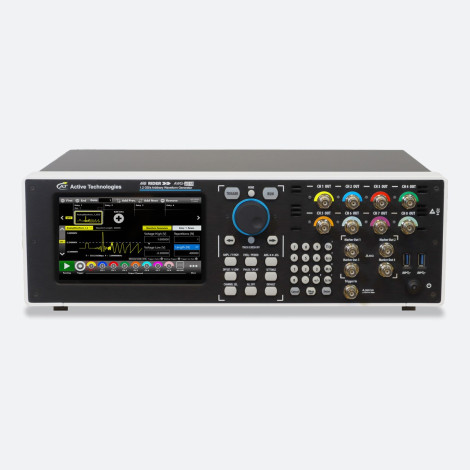

Active Technology - AWG-4000

Az ARB Rider AWG-4000 sorozat az Active Technologies 2, 4 és 8 csatornás impulzusgenerátorainak nagy teljesítményű készlete. A könnyen kezelhető felhasználói felületnek köszönhetően a készüléket úgy lehet programozni, hogy néhány másodperc alatt egyetlen impulzust vagy dupla impulzust generáljon. Az AWG-4000 impulzusgenerátor sorozat akár 1 GHz sávszélességet, akár 24Vpp kimeneti tartományt és akár 1024 Msample memóriamélységet kínál, így ez a család ideális választás az autóipar, a repülőgépipar és a védelem, a nagyfizika és a félvezető tesztelési alkalmazások számára. Az egységenként akár 8 analóg csatorna és akár 32 digitális vonal (TTL vagy LVDS szabványok) lehetővé teszi a felhasználó számára, hogy vegyes jelgeneráló beállításokat hozzon létre analóg és digitális ingerek előállítására. Az ARB Rider AWG-4000 sorozat egy All-in-One: funkciógenerátor, Arb generátor és adatminta-generátor.

Főbb jellemzők:
- Az analóg csatornák száma:
AWG-4012 esetében 2
4 az AWG-4014 esetében
8 az AWG-4018 esetében
- Szinkronizált digitális csatornák száma (opcionális):
0/8 az AWG-4012 esetében
0/8/16 az AWG-4014 esetében
0/8/16/32 az AWG-4018 esetében
- Három működési mód: Simple Rider AFG (DDS AFG üzemmód), True Arb (változó órajelű tetszőleges AWG üzemmód) és SPG (Serial Pattern Generator).
- A mintavételi sebesség 1 S/s és 1,2 GS/s között programozható be
- Függőleges felbontás: 14 Bit
- Tetszőleges hullámforma memória akár 128 Mpts minden egyes analóg csatornához
- A digitális kimenetek akár 1,2 Gb/s adatátviteli sebességet biztosítanak LVDS formátumban. LVDS-LVTTL adapter áll rendelkezésre
- Az akár 16384 felhasználó által definiált hullámformával rendelkező, fejlett szekvencer lehetőséget biztosít komplex jelforgatókönyvek létrehozására a leghatékonyabb memóriahasználat mellett.
- Kompakt formafaktor, kényelmes a padon való elhelyezéshez és teljes mértékben megfelel a 3U - 19"-os rackmount szabványnak.
- Kijelző: 7 hüvelykes, 1024×600-as, kapacitív érintőképernyős LCD kijelző
- Operatív rendszer: Windows 10
- Kommunikációs interfész: LAN
